SERVIZI
VIDEOISPEZIONE
IDROTER S.r.l esegue accurate video ispezioni in condotte fognarie di qualsiasi materiale e diametro. Tali interventi si rendono possibili grazie all’impiego di attrezzature ad altissimo livello tecnologico. Tutte le telecamere sono dotate di certificazione antideflagrante a prova di esplosione e quindi sono adatte a lavorare in ambienti con alta probabilità di formazione di gas. A seconda della necessità è possibile utilizzare telecamere robotizzate o manuali. Al termine delle attività in campo di video ispezione la IDROTER S.r.l rilascia un supporto visivo e cartaceo costituito da frames fotografici di punti singolari, relazioni dettagliate su quanto riscontrato, informazioni utili per una banca dati ed una mappatura completa su sistema AutoCad di tutta la rete ispezionata, compreso il posizionamento esatto dei pozzetti e quant’altro richiesto dal cliente.
Idroter Srl © 2025 - Powered by Logos Engineering
Sopralluogo e valutazione tecnica
01
Analizziamo il contesto della condotta per scegliere la tecnologia più adatta: telecamera robotizzata o manuale.
IL PROCESSO
Come funziona il servizio

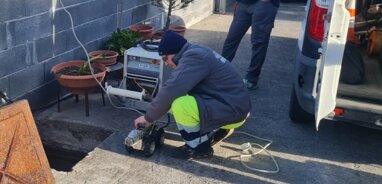

Video ispezione della condotta
02
Dal sopralluogo alla consegna della reportistica, ogni intervento di videoispezione segue un percorso preciso, pensato per garantire risultati affidabili e documentati.

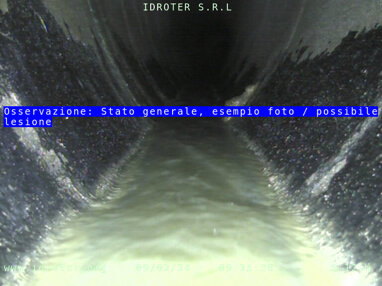

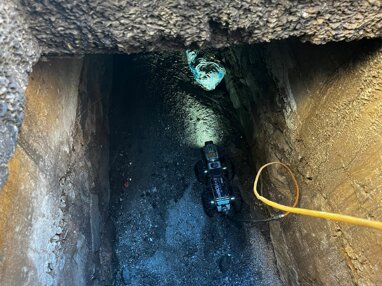

Ispezioniamo l'interno della condotta con attrezzature ad alta tecnologia, certificate per ambienti a rischio di formazione di gas.
Rilievo, mappatura e reportistica
03
Consegniamo un supporto visivo e cartaceo completo: frames fotografici, relazioni dettagliate e una mappatura su sistema AutoCad, con il posizionamento esatto dei pozzetti.
STRUMENTAZIONE
TELECAMERA A SPINTA

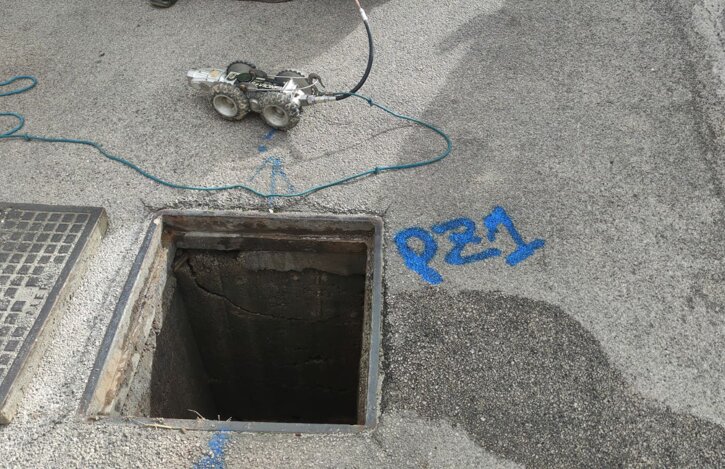

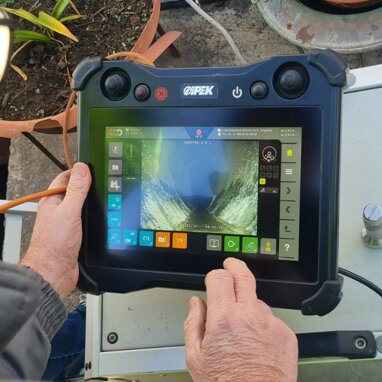

Il sistema di videoispezione robotizzato IPEK ROVION ATEX rappresenta una soluzione integrata ad alta tecnologia per la diagnostica e la mappatura di condotte fognarie e sottoservizi. L'attrezzatura combina un carrello motorizzato ad alta risoluzione con avvolgicavo fino a 300 metri, una centralina notebook touch screen per la reportistica in tempo reale e il modulo vCamDigital integrato con localizzatore Radiodetection RD4000 per il tracciamento superficiale della condotta. Di seguito si illustrano le principali caratteristiche funzionali e i moduli operativi del sistema.
.jpeg "1(1).jpeg")
Misure 3D Smart Touch
Sicurezza Integrata
Funzione antiribaltamento automatica e telecamera bassa posteriore integrata per controllare che il cavo sia sempre teso in fase di retromarcia.
Vision Report Touch 3D+ con misure tridimensionali di crepe, diametri, angolo curve, livello del fluido, ovalizzazioni e oggetti.
Elevatore Motorizzato QCD
vCamDigital ad Alta Risoluzione
Registrazione video MPEG4 con masterizzatore interno. Posizione rilevabile dalla superficie tramite testa trasmittente e cerca servizi RD4000 Radiodetection.
Montaggio rapido, regolabile millimetricamente per ispezionare tubi da 180 a oltre 900mm, con grandi ruote da ø 150mm per la massima aderenza.
CASO STUDIO
Verifica scarichi presso una stazione ferroviaria
Videoispezione e prova con tracciante per individuare con certezza il punto esatto di scarico in un canale tombato.
Il contesto
La soluzione
Il risultato

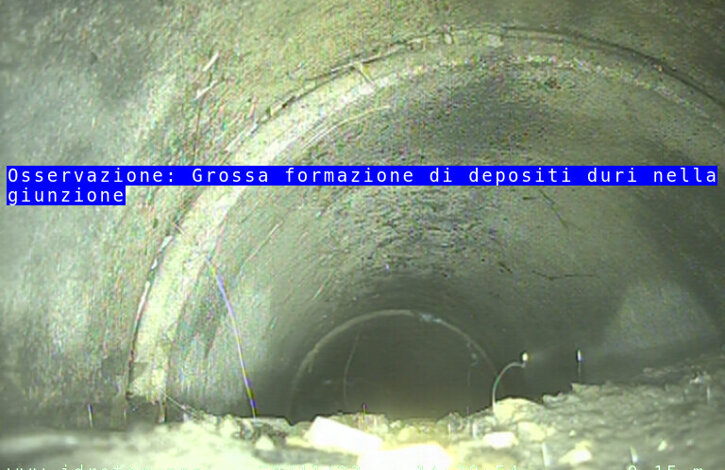

Nell'ambito di un progetto tecnico per la gestione ambientale della rete idrica presso la Stazione Centrale di Palermo, realizzato in collaborazione con IDROSTUDI S.r.l., era necessario verificare se la rete di drenaggio scaricasse in un canale tombato sotto i binari, e se le acque raggiungessero poi il corso d'acqua ricevente. Il canale non era accessibile direttamente né documentato con certezza. Le videoispezioni su nove punti di accesso hanno incontrato detriti, tratti otturati e salti di quota, ispezionando comunque oltre 80 metri di rete.
Poiché la sola videoispezione non permetteva di raggiungere il canale tombato, è stata affiancata una prova con tracciante nei due pozzetti ritenuti idraulicamente più prossimi al punto di recapito ipotizzato.

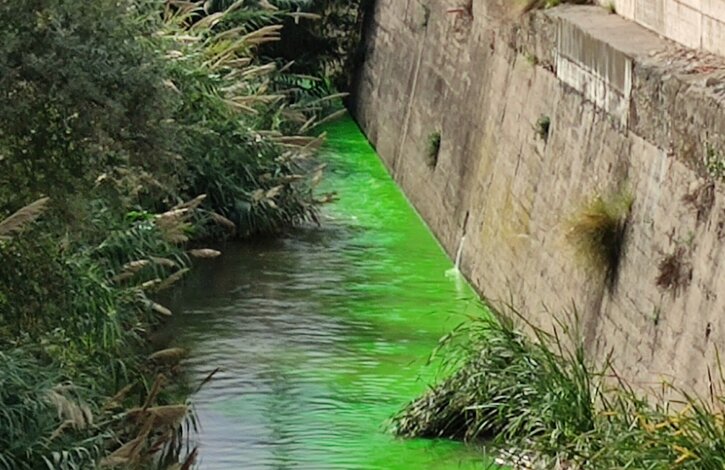

In un punto il tracciante non è riemerso, escludendo quel collegamento; nell'altro è riemerso dopo 15 minuti, confermando che le acque raggiungono il canale tombato. La combinazione delle due tecniche ha individuato con certezza il punto esatto della rete responsabile dello scarico.
